CT19B型弹簧操动机构生产厂家

CT19B型弹簧操动机构生产厂家

参数详情请咨询客服索取

 产品阐述

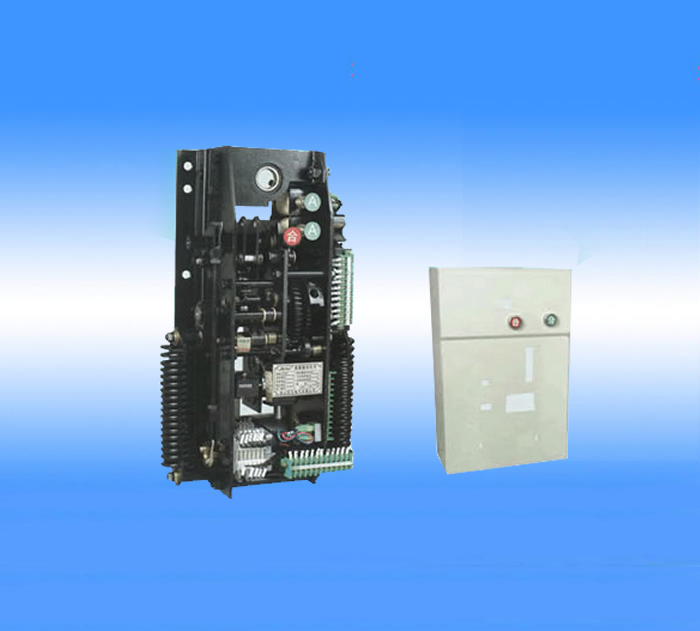

CT19B型弹簧操动机构
◎概述

本产品可以操作各类10KV固定柜上之ZN28型户内高压真空断路器及其合闸功与之相当的其他各类 高压断路器之用.有过电流及失压脱扣保护功能,其寿机械寿命为2000次.由于该构宽宽比CT19A型有缩小,宽度仅300mm,不仅增加了机构整体的稳定性,更适宜于老柜上的无油化改造用.(该机构输出转换为50°～55°)

◎主要技术参数

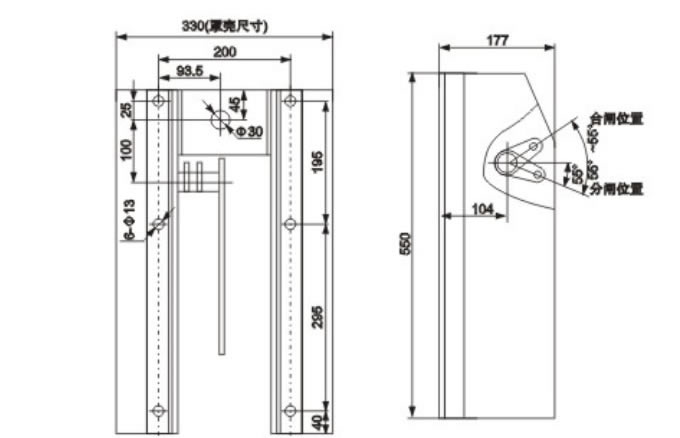

规格重量kg体积高×宽×深mm电坳机输入功率(W)合闸弹簧(mm)匹配真空断路器开断电流（KA）CT19B-Ⅰ38550×330×180110φ720CT19B-Ⅱ38550×330×180110φ831.5CT19B-Ⅲ38550×330×180150φ8+φ440

1.储能电机采用单相永磁直流电机,如用户需要采用交流电流电源时,则增加啬全波整流电流,(桥堆)供给储能电动机工作.

2.合分闸电磁铁采用螺管式电磁铁.

3.机构输出轴工作转动角为50～55度.

CD19B机构主要技术数据表(表内所列电阻值均为温度＋20℃时数值)

额定工作电压(V)～110～220～380-48-110-220额定工作电流(A)分2.81.62.31.5合1.511.50.68额定电功率(W)分308352255264合10522016515020℃时线圈电阻值(Ω)分12±0.648±2.448±2.5190±10合20±173±473±4325±15正常工作电压范围合闸:85%～110%额定工作电压分闸:65%～120%额定工作电压,小于30％的额定工作电压时不得分闸
