概述

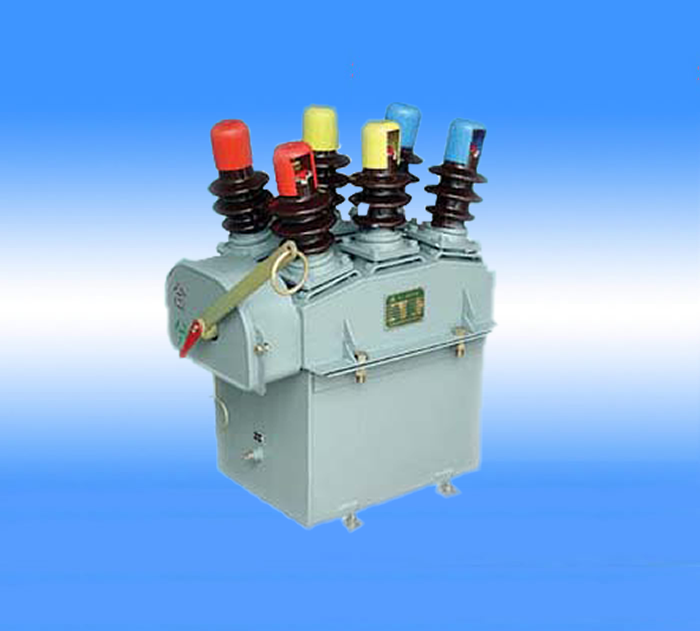

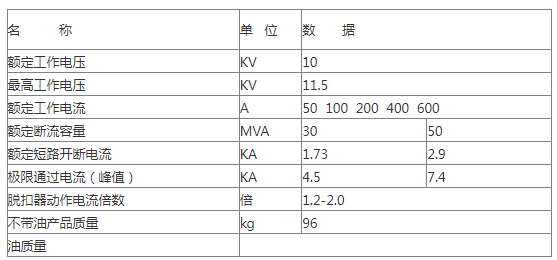

DW10-10型户外高压柱上油断路器,适用于交流50Hz,额定电压10KV的电力系统中,作为农村及城市用电设备的额定负荷及过载,短路保护的户外开关设备使用.
断路器为三相共箱式,每相有一个简单的开断断口.油用于灭弧和导电部分对地绝缘的介质.介质套管上出线,在靠边的两相(A C相)装有一对串联自动过载脱扣器和延时装置.操动机构装在箱盖前端与断路器本体联成一体.
断路器主要组成部分有箱盖.邮箱.瓷套管.导电触头系统.操动机构及脱扣器等.本产品通过支架装在电杆上,箱盖与油箱螺栓固紧.箱盖上有排气阀,油可由排气阀加入.油箱上有油标,用以指示箱内油位.放油螺钉在油箱侧面底部,手柄用来合闸,环用来手动分闸.
(1)手动合闸:将合闸手柄下拉,盖带动机构挚子及主轴沿顺时针方向转动,触头闭合,线路接通.此时定位件顶住滚子保持合适位置,合闸手柄在复位弹簧的作用下返回.
(2)手动分闸:将分闸拉环下拉,使挚子脱扣,在脱扣弹簧的作用下,挚子上的销子碰击挚子,使咬合点滚子滑出挚子的此位斜面,闸刀在开断弹簧的作用上分开,断路器处于分闸位置.分闸时动静触头间产生电弧,靠电弧产生的油气泡压力及机械拉长的作用使电弧熄灭.
(3)过载和短路保护:当网路上出现过短路事故或过负荷电流超过脱口器整定电流时,脱口器动铁芯向上运动,推动绝缘推杆,使脱扣轴向反时针方向转动,通过此轴上的销子把挚子拨开,则挚子释放,重复上述手动分闸过程,断路器分闸.
(4)分闸延时作用:当网路上过载电流达到或超过脱口器整定值时,在动铁芯运动过程中,由于油杯的活塞与动铁芯相联而受到一定的阻尼作用,使动铁芯慢慢吸合,而达到延时分闸的目的.如果过载电流持续时间在延时器时间之内,则断路器不动作,避免不必要的停电.
